李凤昌1,王 鹏1,2,3,王小林1,2,3,奚小明1,2,3,吴函烁1,2,3,
张汉伟1,2,3,习锋杰1,2,3,陈金宝1,2,3
(1. 国防科技大学 前沿交叉学科学院,长沙 410073;2. 国防科技大学 南湖之光实验室,长沙 410073;3. 国防科技大学 高能激光技术湖南省重点实验室,长沙 410073)
(通信作者:李凤昌,phenixlfc@163.com;王小林, chinaphotonics@163.com)
高功率光纤激光器具有高效率、小体积、低成本、可柔性传输等优点,在工业应用中具有广泛的应用。然而,当前光纤激光器一般只能运行在室温附近较窄的温度范围。随着应用领域的扩展,在激光焊接、激光清障等野外作业中,激光器单次工作时间不长,但是需要能够工作在较宽的温度范围内。针对相关应用需求,课题组开展了宽温运行光纤激光器研究。2022年,课题组实现了-30~20 ℃范围内的1 kW激光器输出。
近期,课题组通过进一步优化设计,在-50~50 ℃超宽温范围内实现了1 kW量级的全光纤激光输出。实验中的超宽温光纤激光器为全光纤振荡器结构,如图1所示。光纤耦合半导体激光器(LD)输出的泵浦光经前向合束器(FPSC)后进入谐振腔中。谐振腔由高反射光纤光栅(HR-FBG)、双包层掺镱光纤(DCYDF)和低反射光纤光栅(OC-FBG)依次熔接构成。后向泵浦LD经过后向合束器(BPSC)注入到DCYDF中。谐振腔输出的激光经过包层光滤除器(CLS)后由光纤端帽(QBH)扩束输出。实验中,LD在室温下(25℃)中心波长为940 nm,中心波长的温度漂移系数为0.35 nm/℃,实验过程中LD中心波长漂移约42 nm;DCYDF纤芯直径为25 μm,包层直径为400 μm,纤芯数值孔径为0.06,长约40 m,以保证LD中心波长变化时泵浦光的充分吸收;光纤光栅的中心波长为1080 nm,其中HR-FBG反射率为99.5%,OC-FBG反射率约为10%。FPSC为(6+1)×1合束器,BPSC为(18+1)×1合束器,二者的泵浦臂纤芯直径都为135 μm,两个合束器将常温下总泵浦功率为1620 W的泵浦光注入谐振腔中。实验中,通过特殊的强制风冷设计,确保激光器在超宽温环境范围内都可以短时稳定工作。

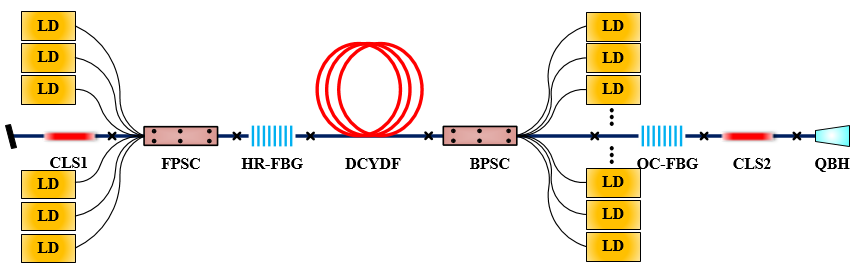

图1超宽温运行光纤激光振荡器实验结构

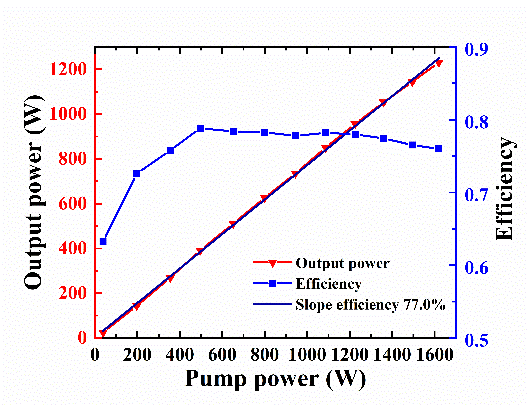

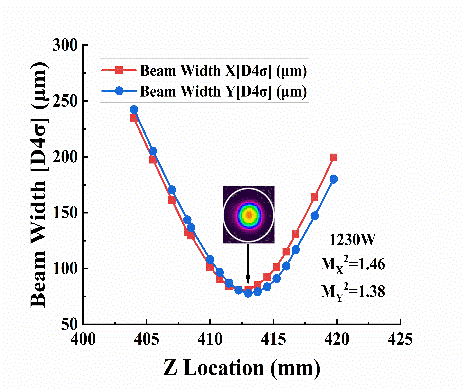

实验首先测试了常温(20℃)时激光器输出功率、效率和光束质量特性。在常温时,激光器输出功率为1230 W,光光转换效率为75.9%,如图2(a)所示;光束质量M2约为1.42,如图2(b)所示。然后,在高低温气候箱中开展超宽温运行实验,在线实时测试了环境温度在-50~50 ℃温度范围内激光器的输出功率,结果如图2(c)所示。在-50 ℃时,激光器输出功率在805~1176 W之间;在最高温度50 ℃时,输出功率在1029~1102 W之间。当环境温度在40~50 ℃时,激光器输出功率均大于1000 W。实验初步验证了在100 ℃温度范围内实现1 kW激光器的可行性,后续将继续开展功率提升和工程化研制。
图2超宽温运行光纤激光振荡器实验结果
致谢:感谢徐小勇、宋涛、钟鹏飞、张坤、孟祥明在实验中的帮助。
该课题获国湖南省杰出青年基金项目(2023JJ10057)、长沙市杰出创新青年培养计划项目(kq2206006、kq2206002)支持。
